Restauratieverslag
208U
Deel 1
Onlangs
ben ik weer in het bezit gekomen van een Philips 208U (Herrijzend Nederland).

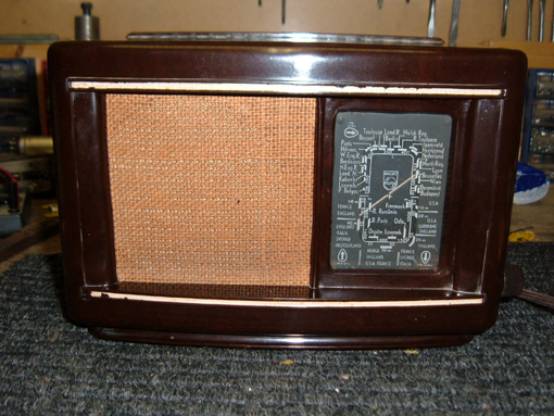

De kast is zéér mooi, zo ook het schaaltje. Met uitzondering van het
volumeknopje (is vermoedelijk van een
209U of BX272U) waren ook de knopjes origineel en heel en zit de originele

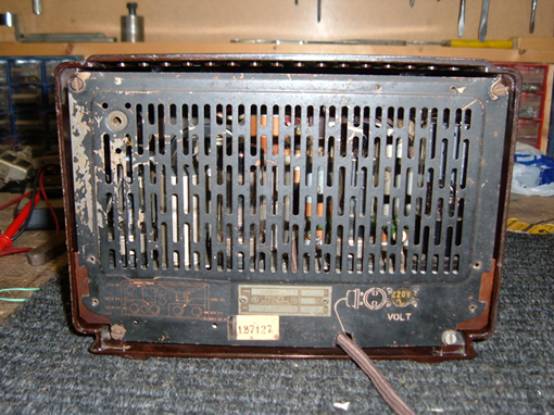

achterwand er ook nog op.
De eerste
testen van de radio zelf bleken minder rooskleurig. Al snel klonk er een vette
brom uit het speakertje.
Vandaag
het toestelletje derhalve uit elkaar genomen. De eerste blik op de
aansluitingen van de elco's waren voldoende. Compleet verrot! C2 (50uF) was met
een knoert van een elco van 16uF overbrugd en in de nog beschikbare ruimte
onder het chassis gedrukt. Ook C75 (100uF) was vervangen, doch zag er
ogenschijnlijk nog goed uit.
Eerst dus
maar die elco's vervangen en die foute 16uF elco geruimd. Toen de radio weer
eens aangezet en ik mocht constateren dat de brom weg was. De radio gaf ook
weer geluid. Echter, als het volume werd opgedraaid, leek het of de radio aan
het 'rondzingen' was als een zender gekozen was.
Toen de
koppel-C (C106 van 6,8nF) en c105 (47nF) vervangen. De radio speelde weliswaar
beter, maar nog steeds met dat rondzingende effect. Toen die ogenschijnlijk
goede C75 eens losgemaakt en doorgemeten. Deze bleek ook geen capaciteit meer
te hebben en is dus ook vervangen. Ook moesten er wat draden vervangen worden,
omdat de isolatie hiervan helemaal weg was.
De radio
speelt nu weer zonder rare bijgeluiden op alle banden.
Rest er

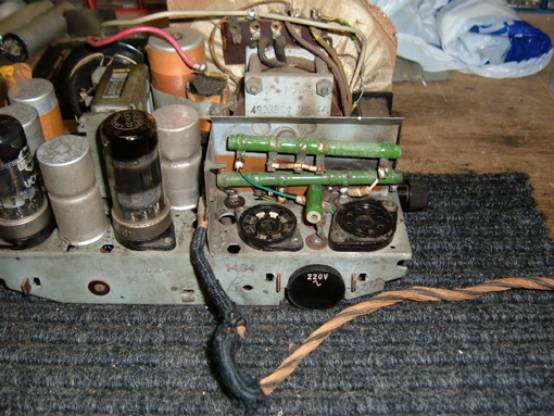

nog de "groene weerstand". Deze was volgens de verkoper
'professioneel' overbrugd. Helaas niks professioneel, maar klinkklaar
prutswerk. Twee van deze geëmailleerde
weerstanden (met verkeerde waardes) zijn los boven elkaar tussen het metalen
schotje en de UBL21 en UY1N 'gehangen'. Een van die weerstanden wordt zo heet,
dat deze grijs verkleurd is en de kunststof voet van de UY1N heeft doen
barsten.
Ik ben
dus op zoek naar zo'n 208U-weerstand met de waardes 520 + 600 + 75 + 580 ohm.
Wie kan mij hieraan helpen? De
weerstand met deze waardes is in bijna alle 208U-tjes gebruikt. Een
sloopchassis waar deze weerstand nog in zit is anders ook welkom.
Deel
2
Vandaag lag de (juiste)
volumeknop (met dank aan Ben Dijkman) en de vervangende serieweerstand (met
dank aan Meindert Steiger) in de brievenbus en kon ik de restauratie van deze
radio voltooien.
Van de originele serieweerstand
was R40 (600 ohm) defect en vrij klungelig door een serieweerstand van 290 ohm
overbrugd. Het is dus niet zo gek dat die weerstand gloeiend heet werd.

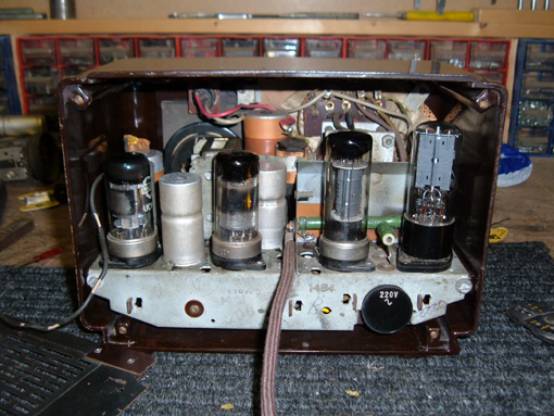

Zo zag dat er voor de restauratie
uit. De bekerelco is hier al vervangen:

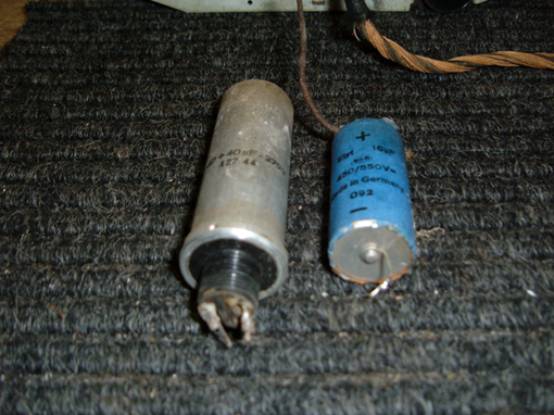

Hier de elco's die eruit kwamen:
Let ook eens op de waarde die op
de bekerelco staat.... 2x 40uF, wat 2x 50uF moet zijn. Die blauwe knol van 16uF
was over de defecte C2 van de bekerelco gezet.
Zo ziet de radio er nu van binnen
uit:
Een groot verschil, niet?
En tot slot de radio helemaal af:
