Deze expositie gaat over radio ontvangtoestellen tot de vijftiger jaren, die door de N.S.F. gebouwd zijn. Enkele uitwijdingen naar soortgelijke productfabrikanten wordt ook gemaakt. Over andere producten is er de andere producten pagina. De Nederlandsche Seintoestellen Fabriek produceerde de volgende radio-ontvangers:

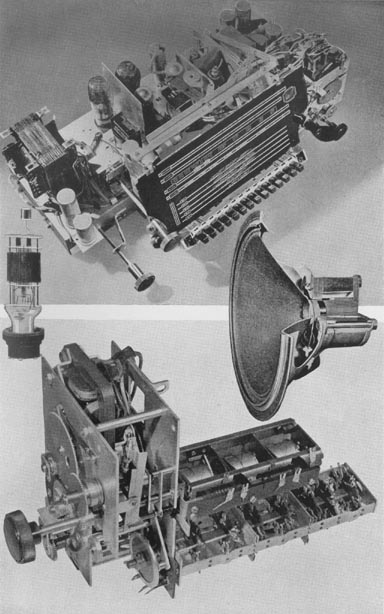

Philips radiochassis zoals die ook werd toegepast in de N.S.F. toestellen. Foto Oktober 1940 uit het Jongensradioboek, tweede druk.
Chassis van de Philips super type 990x met motorafstemming met voorkeuzetoetsen.
Geheel rechts de hoogfrequenttrap, afstemspoelen, condensatoren en afstemmechanisme.
Links daarvan: hoogfrequent- en menglamp, middelfrequenttransformatoren, detector-, laagfrequent- en eindbuis.
Links: de voeding. Links midden: Inwendige van de gecombineerde duodiode en pentode eindbuis.
Rechts midden: doorsnede van permanentdynamische luidspreker. Het glanzende zwarte bandje is de spreekspoelwikkeling.
Onder: Close-up van het ingewikkelde drukknopmechanisme met drie variabele condensatoren, golflengteschakelaars en aandrijfmotor.

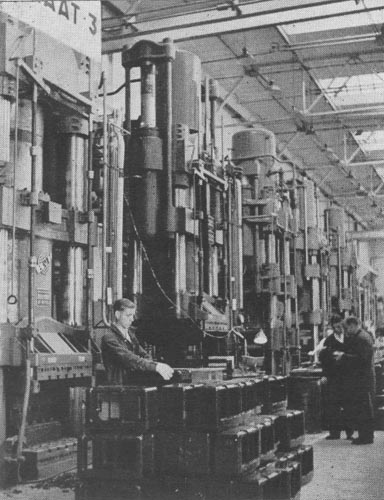

"Philite" spuitgietpersen voor het vormgeven van de bakelieten kasten voor de verschillende radiomodellen bij de Philips fabrieken.

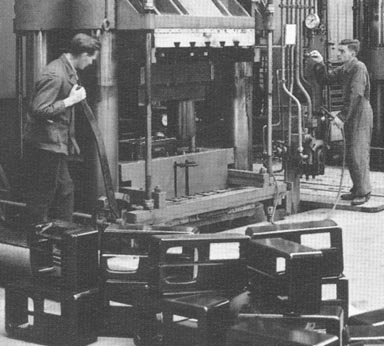

Zware persen waarmee onder hoge druk en hoge temperatuur "Philite" (een bakeliet-variant) producten worden gemaakt.
N.S.F. spuitgietpers 1947.

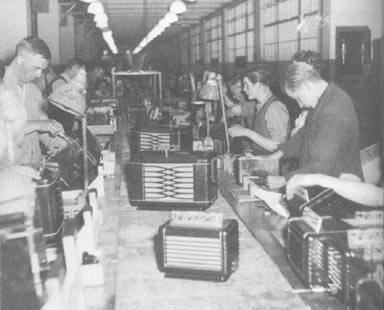

Assemblagelijn van de volgende types radio's.  1946

Valt het op, dat de verschillende modellen radio's in elkaar overvloeien, gedurende de historie?

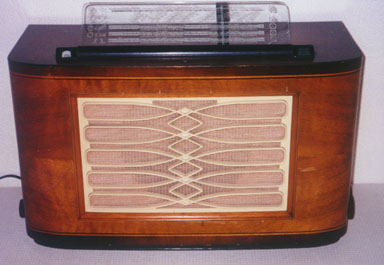

PHILIPS BX760X  1946/48 Gemaakt door de N.S.F.
De uitgangstrap van dit model is ongebruikelijk. In de eindtrap zijn twee EBL21 buizen verwerkt. Het combineren van meerdere toepassingen in één buis was een door Philips veelgebruikte methode. De introductie van de EBL21 was bedoeld voor het 4-buizen ontwerp in welke de twee diode secties van de buis de functie van detector en AVC voltage terugkoppelings voeding. Onnodig om te zeggen is dat het geluid fantastisch goed was, alleen al vanwege de imposante 26cm luidspreker.

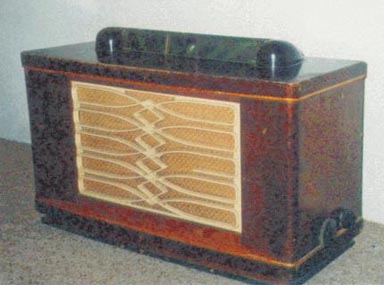

Philips BX690A, gebouwd door N.S.F.  1948-1949

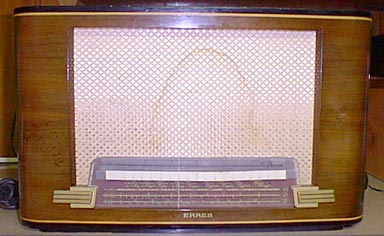

Erres KY516  1948
Qua ontvangstbereik is deze radio gelijk aan de Philips BX760X
doch mist de eindtrap met 2 eindbuizen in balans geschakeld en
is de buizenbezetting van het zogenaamde 'rimlock' type.

De merknaam Erres is een phonetische samentrekking van de voorletters van de oprichter van deze radioproducent.
Van origine was R.S. Stokvis een handelsmaatschappij en liet zijn radio's bouwen door N.S.F en Van der Heem in Hilversum, Den Haag en Rotterdam. Erres fuseerde rond 1990 met Philips.

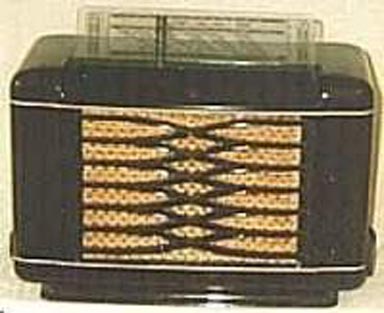

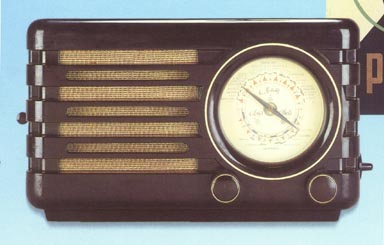

Tafelradio voor lange-, midden- en korte golf met een gestroomlijnde kast van "Philite".  1947
Foto uit "honderd jaar Philips"
NSF radio gebaseerd op het 208 chassis.

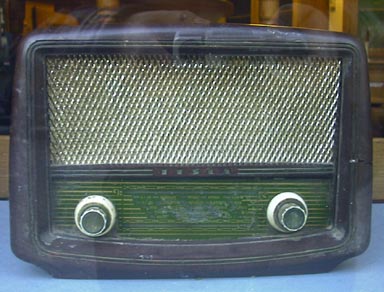

In 1947 verviel de Philips fabriek te Praag in staatseigendom van Tsjecho-Slowakije. Men bleef de Philips radio's door produceren, doch onder de naam Tesla. In dit geval de TS306.
Foto gemaakt in Amsterdam in de etalage van een antiquariaat 2000.
